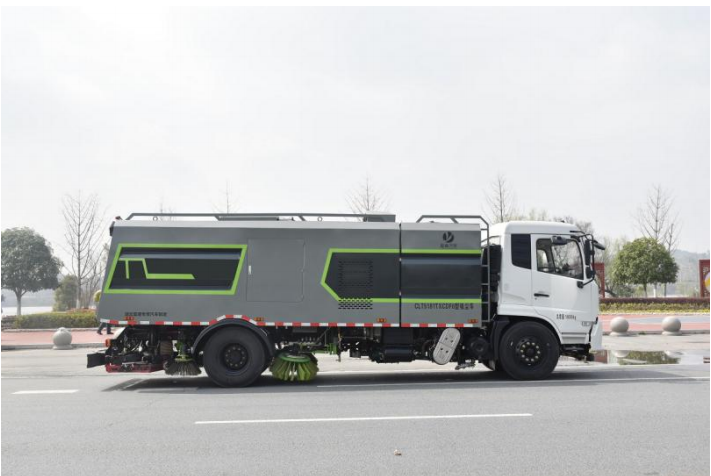

東風天錦干濕兩用吸塵車技術參數及介紹

一. 產品簡述 干濕兩用吸塵車是盈通公司自主設計、研發的高端產品。該車采 用行業領先的設計技術和國內最先進的制造工藝，嚴格控制生產流程， 嚴格篩選符合設計理念的配件，打造高品質的多功能產品。具有承載 能力強、可靠性高、油耗低、噪音小、行駛平順登特點。經過 G20 峰 會實地測試，全天候作業，無二次污染。 干濕兩用吸塵車適用范圍：用于易產生揚塵污染的多粉塵、高濃 度和大密度的工礦企業，如城市道路、高速公路、廣場、機場、碼頭、 隧道、橋梁、合理墻壁、路緣和路緣石立面的機械清掃、噴霧除塵等 清潔作業。

東風天錦洗掃車-東風天錦吸塵車-東風天錦干濕兩用車-湖北盈通

二．產品配置 1.底盤配置： 發動機康明斯 230 馬力（六缸），法士特 8 檔變速箱，D530 排 半標準頂，4.5T 前橋，9T 后橋 10.00 鋼絲胎，軸距 5000，斷氣剎， 空調，電動玻璃。

東風天錦洗掃車-東風天錦吸塵車-東風天錦干濕兩用車-湖北盈通

上裝配置： 1、副發動機采用玉柴動力 160 馬力或玉柴股份 140 馬力發動機。

2、離合器采用二種傳動方式：一種是氣動離合。一種是廈門南超自動 離合器，減少風機啟動和停止時對發動機的沖擊。離合器在使用過程 中具有高度耐磨、使用壽命長、低噪音、低耗油量和節省成本的優點。 3、風機采用洛陽北坡免維護離心風機，噪音小，效率高，風量大，使用壽命長。 4、高壓水泵采用德國品孚高壓泵，流量合適，壓力大，清洗效果更佳。 5、低壓水泵采用天億牌水泵。 6、副發動機加裝空氣濾芯，機油濾芯，有效防止副發動機進灰塵，以 免導致發動機拉缸。 7、主吸盤的吸口寬度為 2400MM，左右副掃刷寬度 600mm，作業總寬度 3.2m。吸盤內部裝有高壓噴水裝置，能最大限度的沖洗路面。左右高 壓噴水支架安裝在吸盤上，隨吸盤升降，結構簡單緊湊，保證噴水支 架達到最佳的沖洗效果。 8、左右掃盤為單掃盤，減少了掃刷的數量和掃刷消耗量，能降低使用 陳本。掃刷上加裝噴水裝置，用于噴霧降塵。左右立掃分開控制，可 實現右掃和全掃等不同的作業模式。 9、液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可 靠性高，可實現無泄漏的密封效果。 10、掃盤擺線馬達采用三洋馬達，使用壽命長穩定可靠，故障率低。 11、電磁閥采用榆次液壓電磁閥，關鍵電控元件采用施耐德電器開關， 可靠性高，使用壽命長。 12、加裝手動應急泵，在副發動機停止的狀態下也能舉升垃圾箱便于 維護保養。 13、垃圾箱采用 304 不銹鋼制作，容積 9m3，廂體采用傾翻卸料。 14、清水箱采用 304 不銹鋼制作，容積 5m3。 15、非不銹鋼件經防銹處理，經久耐用。16、車輛尾部倒車影像 17、車輛尾部手動操作盒或遙控器，可選配。 18、車輛尾部后置噴霧桿 19、車輛自帶 20M 高壓洗車卷盤。 20、車輛作業模式：吸塵·洗掃·掃路，可隨時切換。 21、車輛廂體后部配備 LED 箭頭指示燈，保證行車作業安全 22、駕駛室配置 PLC 控制盒。

東風天錦洗掃車-東風天錦吸塵車-東風天錦干濕兩用車-湖北盈通

三.產品主要技術參數 整車參數 整車型號 CLT5181TXCDF6 外形尺寸 9000X2550X3070mm 總質量 18000kg 整備質量 12000kg 底盤參數 品牌 東風 駕駛室 天錦 發動機 康明斯 230 馬力 功率 169KW 軸距 5000mm 輪胎 10.00R20 鋼絲胎 上裝參數 水箱容積 5m2 垃圾箱容積 9m2 吸塵寬度 3.2m作業能力 65000-90000m2/h 最大吸入顆粒 100mm 吸凈率 99.3% 作業速度 5-20km/h 垃圾箱卸料角度 45° 選裝 可加裝雪鏟，掃刷等

東風天錦洗掃車-東風天錦吸塵車-東風天錦干濕兩用車-湖北盈通

四. 產品特點 1.清掃吸塵車效率高，每小時作業面積 65000-90000m2，相當于 40 名 環衛工人作業。清吸率高達 99.3%，每平方米的灰塵量不超過 5g。

  2.車輛配有冷暖空調，液壓方向助力，右影像、倒車影像，工作音樂 喇叭。

3.采用離心離合器，避免發動機帶載啟動，張緊輪方便調節皮帶的松 緊度，使皮帶更耐用

4.采用“中置主吸盤+左右副吸盤+手動吸盤”布置型式，或后滾掃，可選配

  5.采用 CAN 總線控制，液晶屏顯示，駕駛室內一鍵式操作智能化電控 系統。

  6.車輛右后方安裝手動控制裝置，可在車外控制車輛實現主吸盤、左 右副吸盤、洗車、卸料等功能。

整車箱體外形采用瓦楞形結構外觀，箱體材質：Q235 碳鋼，箱體壁 厚：4mm。獨立水箱與垃圾箱成整體流線型，箱體受力均勻，結構性能 強，美觀

東風天錦洗掃車-東風天錦吸塵車-東風天錦干濕兩用車-湖北盈通

8.清水箱內設有低水位傳感報警系統，無水時自動報警，防止水泵缺 水損壞。并自動停止工作。

  9.集塵箱自主研發三級降塵技術，采用重力除塵，慣性除塵，濾網除 塵，并結合脈沖除塵技術，既能將灰塵吸凈，又能防止濾網堵塞。

  10.車輛后部集塵箱安裝手動吸口，可連接吸塵管直接手動操作。

11.具有防污水箱后門開啟前傾翻卸料、防保護撐桿未放下收回已傾翻 的污水箱的安全鎖定裝置。

12.電氣元器件采用國內外知名品牌，整車線束采用防水插接頭，提高 整車電器可靠性。

13.液壓元器件采用國內外知名品牌，保證液壓系統的可靠性。液壓控 制系統采用性能優越的液壓閥，各系統控制靈活可靠，各液壓管件均 采用無焊接點、無縫一體鑄造的卡套式管件。液壓管路接頭全部由管 端成型機一次成型，杜絕因焊接接頭而造成的滲漏。

  14.液壓系統中裝置有納米級別的高、底壓過濾器，保證液壓油清潔， 避免了液壓閥的卡滯現象。

15.作業操作工序簡單，節約水資源，作業中無需水參入，可深度清除 瀝青路面滲水孔的污垢，還原路面本色，路面灰塵和污泥全部收回， 避免垃圾沖洗到下水道，避免市政管網堵塞。

16.清掃機構能夠根據路面狀況自行調節吸盤與地面高度，吸盤具備遇 障礙自動避讓及自動復位功能。

17.全天候作業，道路干燥時可對路面進行保潔，同時可徹底清除雨雪 后的稀泥。節約水資源，每臺車每年可節約用水 12000 噸。

  18.后門噴霧裝置，有效對清洗壓塵效果。

  19.車輛后部安裝高壓噴霧系統。

20.具有手持噴槍并帶自動卷繞沖洗卷盤，卷盤伸縮為自動旋轉。
