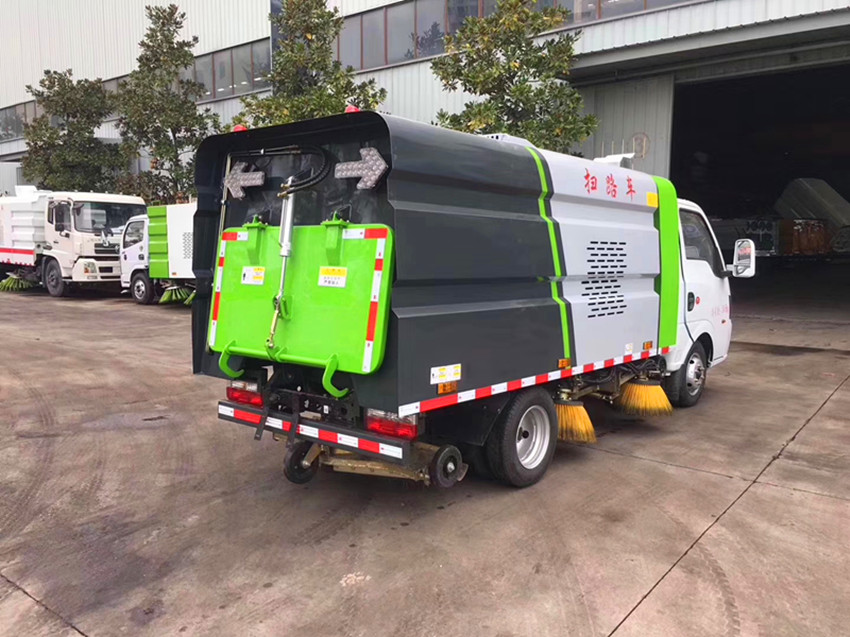

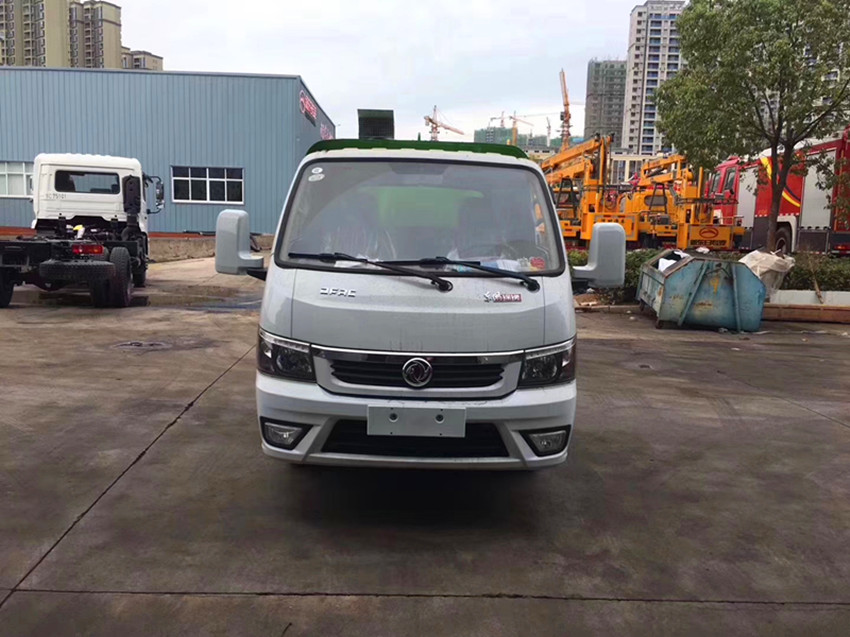

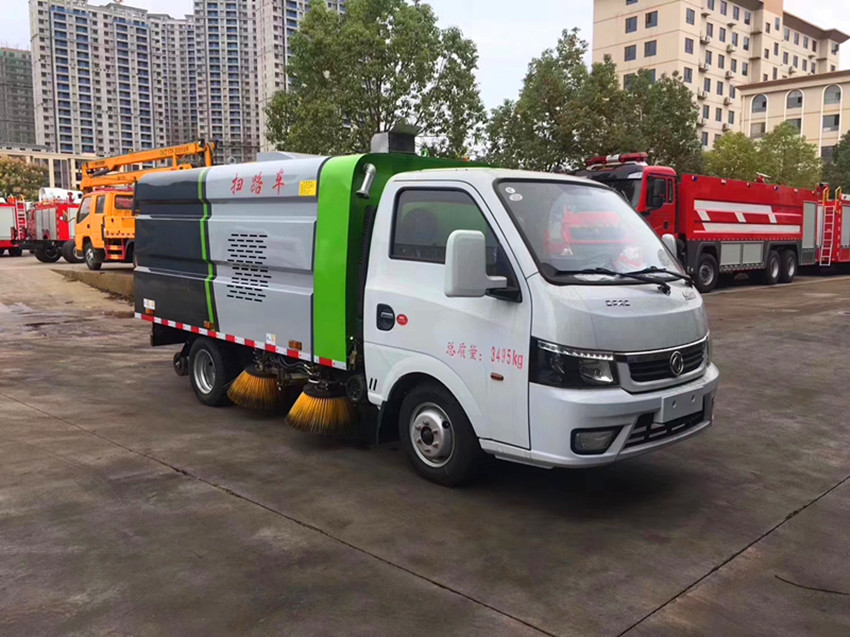

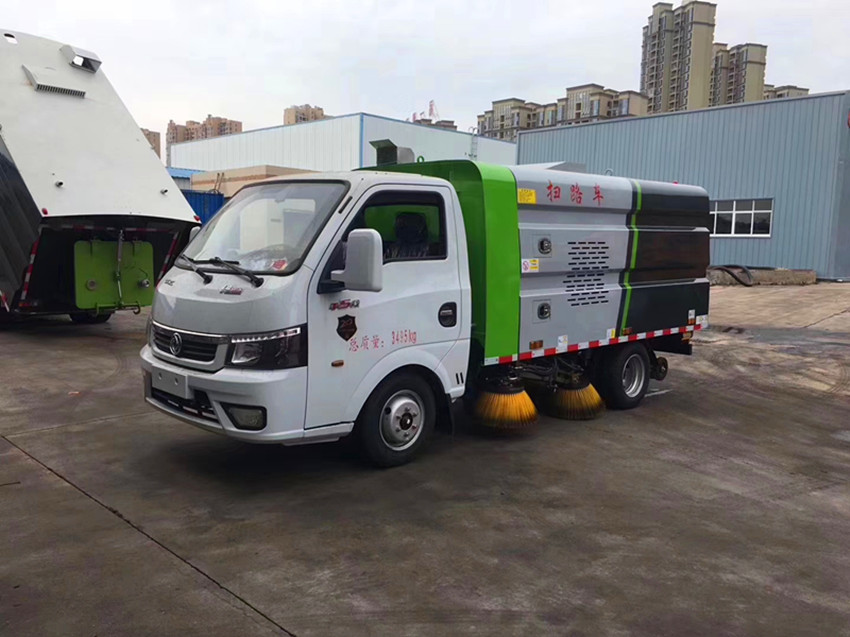

東風途逸國六小型掃路車道路清掃車-小型掃路車生產廠家
掃路車整車配置
該掃路車采用東風途逸二類底盤改裝，加裝副發動機、風機、清水箱、垃圾箱、左右立掃、后置吸盤，掃盤降塵系統，液壓系統、專用裝置電控系統和副車架等改裝而成。
1、東風途逸國六二類底盤。
2、副發動機采用性能強勁的云內副發動機（42KW）。
3、自動離合器驅動風機，減少風機啟動和停止時對發動機的沖擊。離合器在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。
4、采用國內大品牌，大功率耐磨免維護離心風機，噪音小，效率高風量大，使用壽命長。
5、清水箱充分利用了車載空間，容積0.5m3
6、垃圾箱采用雙層內膽不銹鋼結構，容積1.7 m33，內部加裝過濾網板，能有效地防止樹葉、塑料袋之類的輕飄物堵塞風口及灰塵的排出。內置噴霧壓塵裝置，最大限度的利用了垃圾箱裝載垃圾的空間。廂體采用傾翻卸料。
7、左右立掃為雙掃盤，前掃盤帶自動避讓功能，減少了掃刷的數量和掃刷消耗量，能降低使用成本。掃刷上加裝噴水裝置，用于噴霧降塵。
8、駕駛室手動按鈕式液壓系統驅動左右立掃升降、左右掃盤旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。
9、掃盤擺線馬達采用國內知名品牌三洋馬達，使用壽命長穩定可靠，故障率低。
10、液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可靠性高，可實現無泄漏的密封效果。
11、采用高品質電磁閥組（海普瑞斯），雙向操作按鈕，關鍵電控元件采用德國西門子電器開關，可靠性高，使用壽命長。
13、液壓元件采用集成疊加設計，駕駛室電液集中控制，操作方便。
14、加裝手動泵應急系統，在副發動機停止的狀態下也能舉升垃圾箱，便于維護保養。
15、非不銹鋼件防銹處理，經久耐用。
16、外觀造型電腦設計，高位側裙，曲面過渡，整體協調勻稱。達到低油耗，低噪音，流線型外觀設計。
|
【整車技術參數】 |
|||
|
產品商標 |
華通牌 |
公告批次 |
314 |
|
產品名稱 |
掃路車 |
產品型號 |
HCQ5036TSLQC |
|
總質量(Kg) |
3495 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
315 |
外形尺寸 |
5410,5210,5010×1660×2190 |
|
整備質量(Kg) |
3050 |
貨廂尺寸 |
|
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2 |
鞍座最大載質量(Kg) |
|
|
接近角/離去角(°) |
21/22 |
前懸/后懸 |
1181/1229 |
|
軸荷(Kg) |
1300/2195 |
最高車速(Km/h) |
100 |
|
備注 |
整車長度/軸距對應關系為:5410/3000,5210/2800,5010/2600;該車裝備有垃圾箱, 水箱,洗掃刷等專用裝置,具有清掃和清洗功能. 發動機LJ4A15Q6:發動機最大凈功率應為79kw,ABS型號及廠家:APG3550500A, 浙江亞太機電股份有限公司. |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
EQ1035SJ16QC |
底盤名稱 |
輕型載貨汽車底盤 |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|
軸數 |
2 |
輪胎數 |
6 |
|
軸距 (mm) |
2600,2800,3000 |
||
|
輪胎規格 |
175R14LT 8PR,185R15LT 8PR |
||
|
鋼板彈簧片數 |
3/5 |
前輪距 |
1369 |
|
燃料種類 |
汽油 |
后輪距 |
1214,1314,1242,1342 |
|
排放依據標準 |
GB18352.6-2016國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
LJ4A15Q6 |
柳州五菱柳機動力有限公司 |
1499 |
83 |
